Face à l’urgence énergétique et au désir croissant d’autonomie, l’installation de panneaux solaires s’impose comme une solution incontournable pour les foyers. Mais avant de se lancer, une étape cruciale est souvent sous-estimée : la compréhension détaillée du schéma d’installation. Ce document technique, bien plus qu’un simple plan pour électriciens, est la clé pour visualiser l’ensemble de votre future centrale photovoltaïque, de la captation de l’énergie sur le toit à sa distribution dans la maison, voire à son injection sur le réseau. Il démystifie le parcours de l’électricité, du courant continu généré par les modules au courant alternatif compatible avec vos appareils. Qu’il s’agisse d’une installation pour l’autoconsommation, la revente de surplus ou un site isolé, un schéma clair et bien compris est le garant d’une mise en œuvre sécurisée, performante et conforme aux réglementations. Il permet au propriétaire avisé d’anticiper les défis techniques, de dialoguer efficacement avec les professionnels et d’assurer la viabilité de son projet solaire, transformant une aspiration écologique en une réalité concrète et rentable.
En bref :
- 💡 Un schéma d’installation solaire est indispensable pour comprendre et sécuriser votre système photovoltaïque.
- 🛠️ Il détaille le branchement des composants clés : panneaux, régulateur, batterie, onduleur ou convertisseur.
- ⚡ Il aide à maximiser la production d’électricité et à prévenir les erreurs courantes de câblage.
- 🏡 Plusieurs configurations existent, adaptées à l’autoconsommation, la revente ou les sites isolés.
- ⚖️ Des normes strictes et des démarches administratives sont à respecter, notamment pour le raccordement au réseau.
- 📚 Les schémas officiels sont disponibles auprès des fabricants, organismes et installateurs RGE.
Le schéma d’installation solaire : un plan essentiel pour l’autonomie électrique
Désormais, s’équiper en photovoltaïque est devenu plus accessible, et pour tout propriétaire désireux de s’engager dans cette voie, la première brique est souvent un bon schéma d’installation panneau solaire. Ce guide visuel et technique n’est pas seulement destiné aux installateurs qualifiés ; il représente une véritable feuille de route pour quiconque souhaite comprendre le fonctionnement de son système. Il permet de matérialiser les connexions entre les différents éléments, des modules capteurs à l’onduleur, en passant par les régulateurs de charge et les batteries. C’est en étudiant attentivement ce document que l’on s’assure de la cohérence de l’ensemble, de la sécurité des branchements et de l’optimisation des performances de l’installation.
Au-delà de la simple visualisation, un schéma électrique détaillé des panneaux solaires remplit plusieurs fonctions cruciales. Il est le garant de la sécurité de votre installation, en prévenant les erreurs de branchement qui pourraient entraîner des courts-circuits ou des surchauffes. Il aide également à dimensionner correctement le système, que vous ayez besoin d’une alimentation en 12V pour un cabanon, en 24V pour un camping-car ou en 48V pour une habitation principale. Enfin, il fournit des informations précieuses pour adapter le système à vos besoins spécifiques, qu’il s’agisse de maximiser la production d’électricité pour l’autoconsommation ou de gérer l’injection du surplus sur le réseau public. Comprendre ce document technique est donc une étape fondamentale, accessible aux bricoleurs comme aux futurs utilisateurs, pour une transition énergétique réussie.
Décrypter les composants clés de votre système solaire

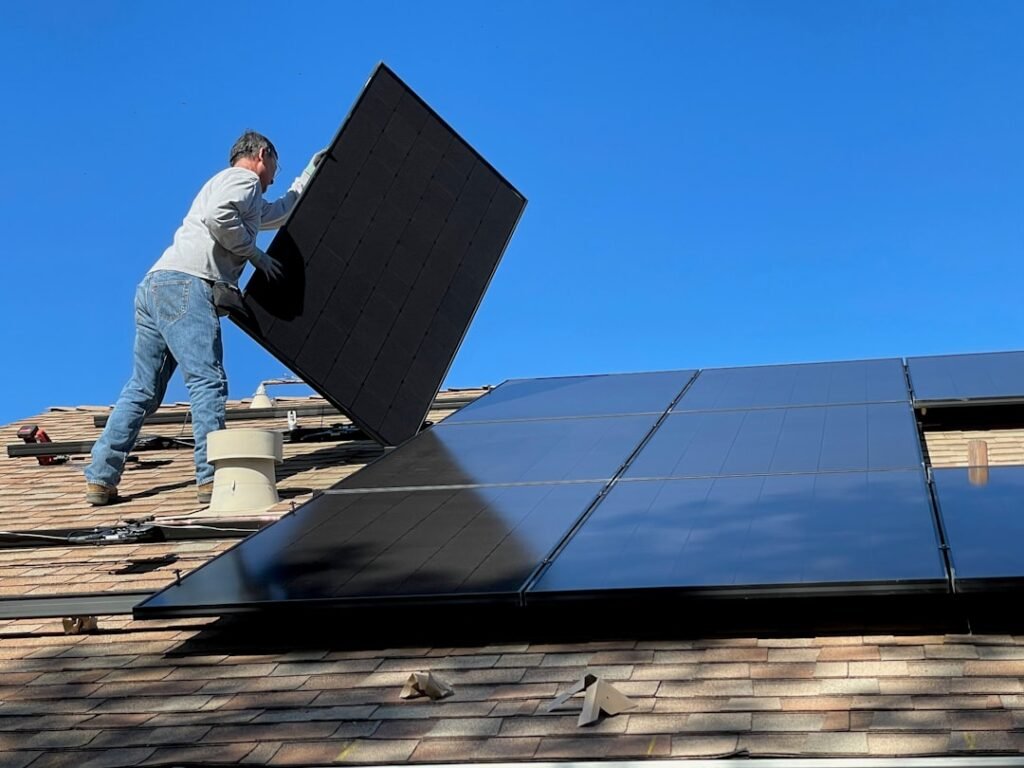

Un schéma d’installation photovoltaïque se compose de plusieurs éléments interdépendants, chacun jouant un rôle précis dans la transformation de l’énergie solaire en électricité utilisable. Au commencement, les modules photovoltaïques, souvent assemblés en chaînes, captent les rayons du soleil pour produire un courant continu. La tension et l’intensité de ce courant dépendent directement du nombre de panneaux et de leur technologie, qu’ils soient monocristallins ou polycristallins.

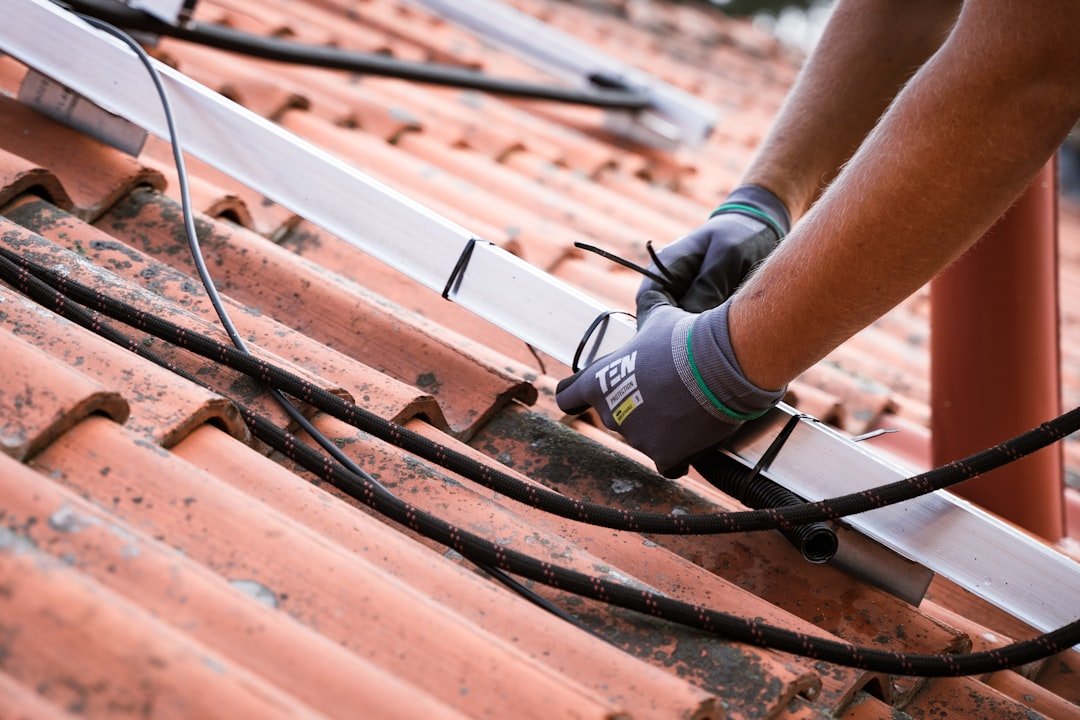

Le courant continu issu des panneaux transite ensuite par un boîtier de jonction DC. Ce dispositif essentiel regroupe les câbles et intègre des protections indispensables telles que fusibles et parafoudres, garantissant la sécurité des circuits. Vient ensuite l’onduleur, véritable cœur de l’installation, dont le rôle est de convertir le courant continu en courant alternatif, celui-là même qui alimente les appareils de nos maisons. Choisir le bon onduleur est crucial pour la performance de votre système, qu’il soit centralisé ou composé de micro-onduleurs pour chaque panneau. Un tableau de protection AC prend le relais, muni de disjoncteurs et sectionneurs, avant que l’électricité n’atteigne votre tableau électrique principal. Enfin, pour ceux qui envisagent la revente du surplus, un compteur de production spécifique est installé par le gestionnaire de réseau pour mesurer l’énergie injectée. Certains systèmes peuvent aussi inclure un système de stockage, comme une batterie, pour accumuler l’énergie non consommée et la restituer lors des périodes de faible ensoleillement ou la nuit, augmentant ainsi l’autonomie énergétique du foyer.
Les diverses configurations d’installations solaires : trouver la vôtre
L’univers du photovoltaïque offre une flexibilité remarquable, permettant d’adapter l’installation à des besoins très divers. Il n’existe pas un schéma unique, mais bien plusieurs configurations, chacune répondant à des objectifs spécifiques, de la simple alimentation d’appoint à l’autonomie complète d’un foyer. La plus courante, l’autoconsommation avec revente du surplus, voit l’électricité produite servir d’abord aux besoins de la maison, le surplus étant ensuite injecté sur le réseau et valorisé. Cette approche, plébiscitée par de nombreux propriétaires, permet d’alléger considérablement la facture d’électricité tout en contribuant à la production d’énergie verte. Les schémas de ce type gèrent un double flux sur le même câblage alternatif, une gestion intelligente de l’énergie.
Pour les propriétaires souhaitant une indépendance totale du réseau, les installations isolées sont la solution. Elles nécessitent un parc de batteries conséquent, dimensionné pour couvrir les besoins en électricité durant la nuit ou les jours de faible ensoleillement. Ces systèmes sont parfaits pour les chalets, les cabanons de jardin ou les résidences secondaires éloignées des infrastructures. À l’opposé, les installations dédiées à la vente intégrale, où toute la production est injectée sur le réseau et rachetée, tendent à devenir moins fréquentes pour les particuliers, mais ont longtemps été une option privilégiée. Chaque configuration présente ses propres exigences en termes de dimensionnement et de complexité du schéma électrique, impactant directement le retour sur investissement et les démarches administratives. Il est essentiel d’évaluer vos besoins avec précision et de choisir la configuration qui s’aligne le mieux avec votre projet, tout en respectant les normes en vigueur et les spécificités de votre habitation.
Exemples concrets de branchements photovoltaïques
Pour mieux illustrer la diversité des applications, penchons-nous sur quelques cas pratiques. Un kit solaire autonome pour un chalet isolé pourrait typiquement comprendre deux panneaux de 100W, une batterie de 150Ah et un convertisseur de 500W pour transformer le courant continu en 230V alternatif, permettant d’alimenter des appareils domestiques basiques. Pour une utilisation mixte, très appréciée en autoconsommation solaire, le schéma associe souvent une alimentation directe des appareils 12V (comme l’éclairage LED ou une petite pompe) avec une batterie de stockage, offrant une flexibilité intéressante.
Les bricoleurs s’intéresseront aussi au montage direct 12V, particulièrement simple, où un panneau est branché directement à un appareil 12V. Cette solution, bien que pratique pour les petites consommations comme l’éclairage de jardin, ne fonctionne qu’en journée et nécessite un ensoleillement suffisant, l’absence de batterie limitant son autonomie. Ces exemples réels soulignent l’importance d’adapter le schéma à l’usage prévu et de considérer tous les composants nécessaires, du régulateur MPPT pour optimiser les performances, aux câbles de section adaptée pour éviter toute perte d’énergie. Chaque projet, qu’il s’agisse d’un camping-car, d’un abri de jardin ou d’une maison principale, bénéficie d’une solution sur mesure, élaborée à partir d’un schéma réfléchi et sécurisé.
Comparatif des configurations d’installation solaire
Pour aider à la décision, un tableau comparatif met en lumière les caractéristiques des principales configurations solaires rencontrées en France, basé sur des données actualisées des installateurs et de la CRE pour un foyer moyen. 📊
| Critère | Autoconsommation + revente surplus | Vente intégrale | Autoconsommation totale + batterie |
|---|---|---|---|
| Puissance typique installée | 3 à 6 kWc | 9 à 36 kWc | 3 à 6 kWc |
| Tarif de rachat du surplus | 0,1276 €/kWh | 0,1272 €/kWh | Non applicable |
| Prime à l’autoconsommation | 220 €/kWc (pour 3 kWc) | Non éligible | 220 €/kWc (pour 3 kWc) |
| Coût moyen installation | 8 000 à 14 000 € | 15 000 à 50 000 € | 12 000 à 20 000 € |
| Retour sur investissement estimé | 8 à 12 ans | 10 à 15 ans | 12 à 18 ans |
| Compteur Enedis nécessaire | Oui (Linky bidirectionnel) | Oui (compteur de production dédié) | Non (hors réseau) |
| Complexité du schéma électrique | Moyenne | Élevée | Élevée (gestion batterie) |
Où dénicher un schéma d’installation panneau solaire en PDF ?
La recherche d’un schéma d’installation fiable et conforme est une étape primordiale. Heureusement, plusieurs ressources de qualité sont à votre disposition. Les fabricants d’onduleurs, tels que SMA, Fronius ou Enphase, figurent parmi les sources les plus fiables. Ils proposent souvent sur leurs sites web des guides d’installation complets en format PDF, incluant des schémas électriques précis et conformes aux normes françaises NF C 15-100 et NF C 15-712-1. Ces documents techniques sont essentiels pour garantir une installation sécurisée et performante. Ils détaillent chaque branchement et composant, offrant une vue d’ensemble précieuse pour tout projet.
Par ailleurs, l’outil PVGIS de la Commission européenne est une référence incontournable. En plus de fournir des données d’irradiation solaire spécifiques à votre adresse, il génère des rapports PDF qui incluent des paramètres de dimensionnement utiles, complétant ainsi votre dossier technique. Enfin, la source la plus directe et personnalisée reste votre installateur certifié RGE (Reconnu Garant de l’Environnement). Tout professionnel qualifié est tenu de vous remettre un dossier technique complet, incluant le schéma électrique de l’installation prévue, le plan de câblage et la note de calcul de dimensionnement. N’hésitez jamais à réclamer ce document avant de signer un contrat. Attention cependant aux schémas génériques trouvés sur des forums en ligne, qui pourraient ne pas correspondre à votre configuration spécifique et induire des erreurs de dimensionnement ou des non-conformités réglementaires. La prudence est de mise pour assurer la réussite et la durabilité de votre projet photovoltaïque.
Est-il impératif d’avoir une batterie pour mon installation solaire ?
Non, une batterie n’est pas obligatoire pour toutes les installations. Si vous optez pour une utilisation directe en 12V sans stockage ou si votre système est raccordé au réseau avec revente du surplus, vous pouvez vous en passer. En revanche, pour une autonomie totale ou une utilisation nocturne en site isolé, une batterie est indispensable.
Puis-je injecter mon surplus d’électricité dans le réseau public ?
Oui, vous pouvez injecter votre surplus d’électricité dans le réseau, mais uniquement si votre installation est équipée d’un micro-onduleur ou d’un onduleur centralisé homologué et si vous avez effectué les démarches administratives nécessaires auprès d’Enedis. Cela implique généralement une convention de raccordement et l’installation d’un compteur Linky bidirectionnel.
Quel type de convertisseur solaire est le plus recommandé ?
Pour les appareils électroniques sensibles et un usage domestique complet, un convertisseur pur sinus est fortement recommandé. Il produit un courant alternatif de qualité similaire à celui du réseau public, évitant ainsi les dysfonctionnements ou dommages potentiels sur vos équipements.
Les schémas d’installation sont-ils les mêmes pour tous les pays ?
Non, les schémas d’installation peuvent varier selon les pays en raison des normes électriques et réglementations locales. Il est crucial de s’assurer que le schéma utilisé est conforme aux normes en vigueur en France (notamment NF C 15-100 et NF C 15-712-1) pour la sécurité et la conformité de votre installation.
À quelle inclinaison et orientation mes panneaux solaires doivent-ils être installés ?
L’inclinaison idéale pour les panneaux solaires en France se situe généralement entre 30 et 45 degrés, et ils devraient être orientés plein sud pour maximiser la production d’énergie. Une légère variation est acceptable, mais un professionnel pourra calculer l’optimisation exacte en fonction de votre localisation et des spécificités de votre toiture.
